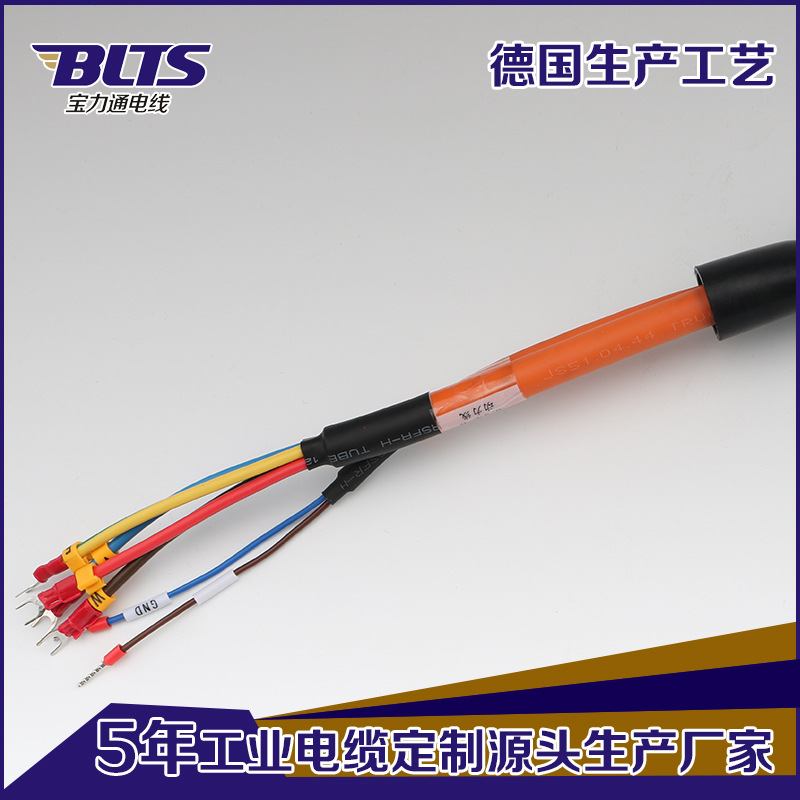

厂家供应伺服动力线附刹车拖链电缆 混合PVC高品质伺服电缆批发



多股铜线护套线RVV与称为硬铜线BV的区别知识

　   绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。

同一护套内的多芯线可多到24芯。平行的多芯线用“B”表示，绞型的多芯线用“S”表示。绝缘电线又可按每根导线的股数分

为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线

，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。硬线用“B”表示，软线用“R”表示。电线常用的绝缘材料

有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。　BV-105 铜芯耐热105℃聚氯乙烯绝缘电线

　   绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规

定为1.78毫米，计算其截面 S=П*(d/2)*(d/2)=П*(1.78/2)*(1.78/2) =2.49(平方毫米)虽然截面小于2.5平方毫米，但符合

GB5023.2—85的规定，必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。截面为1.5平

方毫米至10平方毫米的导线，其导电线芯结构如下所示。标称截面 BV系列 BVR系列(平方毫米)结构结构 1.5 1/1.38

1.57/0.52 2.5 1/1.78 2.5 7/0.68 19/0.41 4 1/2.25 4 7/0.85 19/0.52 6 1/2.76 67/1.04 19/0.64 10 7/1.35 49/0.52 *

表中分子代表股数，分母代表单股直径，单位毫米。　截面为10平方毫米及以下的单股铜芯线和单股铝芯线可直接设备、器具

的端子连接;截面为2.5平方毫米及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接;多股铝芯

线和截面大于2.5平方毫米的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。
